SNT-15000S

home> 제품소개 > 빌딩자동제어시스템 > SNT-15000S

Smart Building Technology의 클라우드, IoT 기술을 기반으로 4차 산업혁명을 선도하는 빌딩 통합 관리 플랫폼

고층건물, 단지 등 대규모 건물에 적합한 고성능 빌딩자동제어시스템의 운영 Software로서
자바 기반 플랫폼이 제공하는 뛰어난 호환성과 안정성을 제공합니다.

다양한 시스템의 통합관리를 위한 그래픽 라이브러리 및 통신 Protocol을 지원하고,
신뢰성 있는 시스템 구축을 위한 이중화 등의 다양한 기능을 지원합니다.

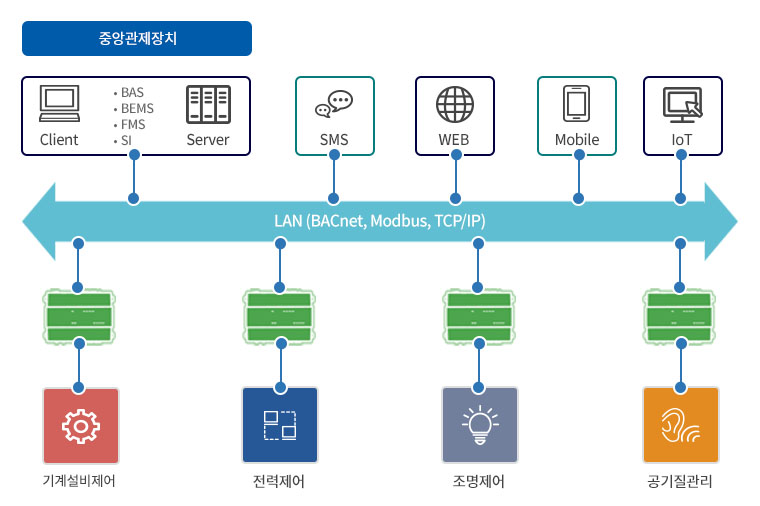

시스템 구성도

특징 / 기능

중/소규모 건물, 대형건물, 대규모 단지 등의 통합관리가 가능한 높은 성능과 안정성 제공
설비 / 전력 / 조명 / 에너지 / BEMS / ZEB / SI 등 통합시스템 구축 가능
자바, HTML5를 이용한 뛰어난 호환성과 확장성 제공
통합시스템 관리를 위한 다양한 관리 기능, 그래픽 라이브러리, 표준/비표준 통신 Protocol 지원
효율적인 시스템 관리를 위한 클라우드, 통합원격관리 등 다양한 운영방안 제공
IoT 장치 및 다양한 제어장치 인터페이스 지원 (BACnet, Modbus 외 다수)
공기 품질관리로 쾌적한 환경 제공, 재실인원에 따른 최적 환기 및 다양한 에너지 절감 기능 제공
다양한 에너지 절감 및 관리 기능(알고리즘) 제공 (BEMS, ZEB 인증 가능)

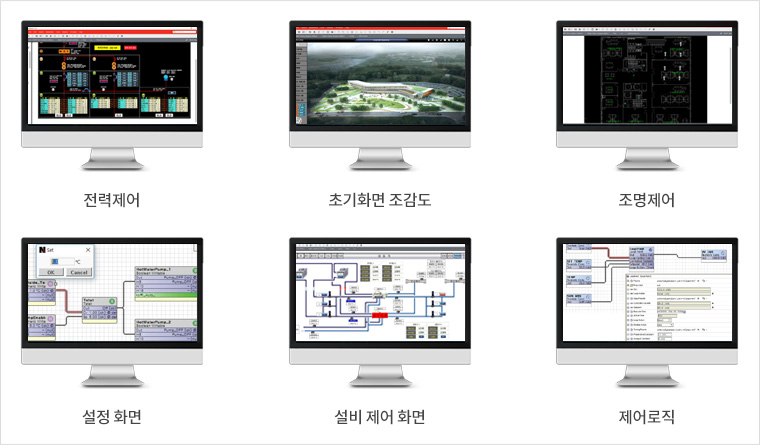

SNT - 15000(HMI)

WEB(HTML5) 기반 운영 Software
설비 / 전력 / 조명 / 에너지 / BEMS / ZEB / SI 등 통합시스템 구축 가능
다양한 시스템(BAS, SI 등) 및 기기(개별에어컨, ESS 등)의 통합운영이 가능한 개방형 프로토콜 지원
모듈화 방식의 기본 그래픽 라이브러리 제공
다양한 자동 제어용 Device, 계측기, IoT 장치의 통합 관리 기능 제공
이중화, Backup 시스템, 클라우드 시스템 등 다양한 방식의 시스템 구축 가능
자바, HTML5를 이용한 서비스 확장
BEMS, ZEB 인증 가능

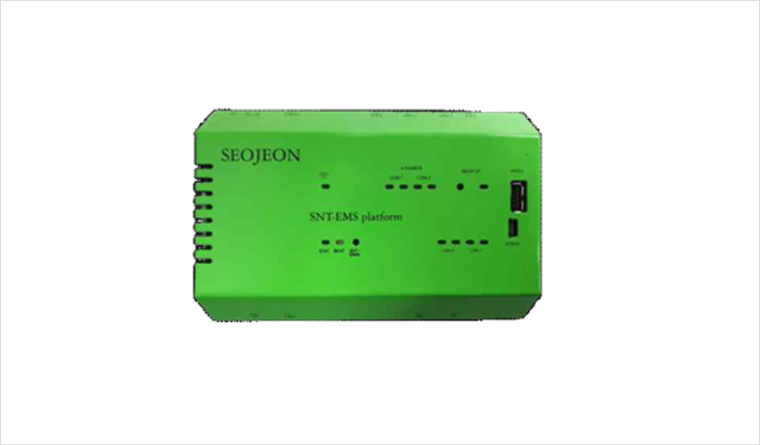

SNT - EMS(DDC)

현장제어장치 (DDC : Direct Digital Controller)는 빌딩의 각 요소에 설치되어 센서를 통하여 환경 및
설비의 정보를 수집하고, 최적제어 알고리즘에 의하여 설비 및 환경을 제어합니다.

기능

ARM 1GHz CPU를 적용한 고성능 컨트롤러
확장 I/O Module, 타 장치(Device)의 통합관리가 가능한 Master Controller 기능
Web Sever 기능 내장, Web 브라우저를 이용한 설정 및 운영
LAN, Wi-Fi, RS-485 (최대 6포트) 등 다양한 통신 방식 지원
경제적인 입/출력 포인트의 확장이 가능한 Universal 타입의 확장 모듈

사 양
항목	사 양(Specification)
CPU	ARM, 1GHz
메모리	1GB SDRAM, 4GB Flash, Micro-SD Card
통신	100Mbit LAN, RS-485, Wi-Fi (802.11 a/b/g/n) 2.4G, 5.0G, USB
지원프로토콜	BACnet, Modbus 외 다수 Web Server 내장
I/O모듈	Max 16 (RS-485)
RTC	내장
사용 환경	-20 ~ 60 ℃, 5 ~ 95% RH
전원	24V AC/DC
