SNT-14000S

home> 제품소개 > 빌딩자동제어시스템 > SNT-14000S
SNT-14000S는 빌딩내의 쾌적한 실내환경 조성과 에너지 절감이 가능한 시스템으로
설비/전력/조명 등을 통합 관리하는 Smart Building System 입니다.

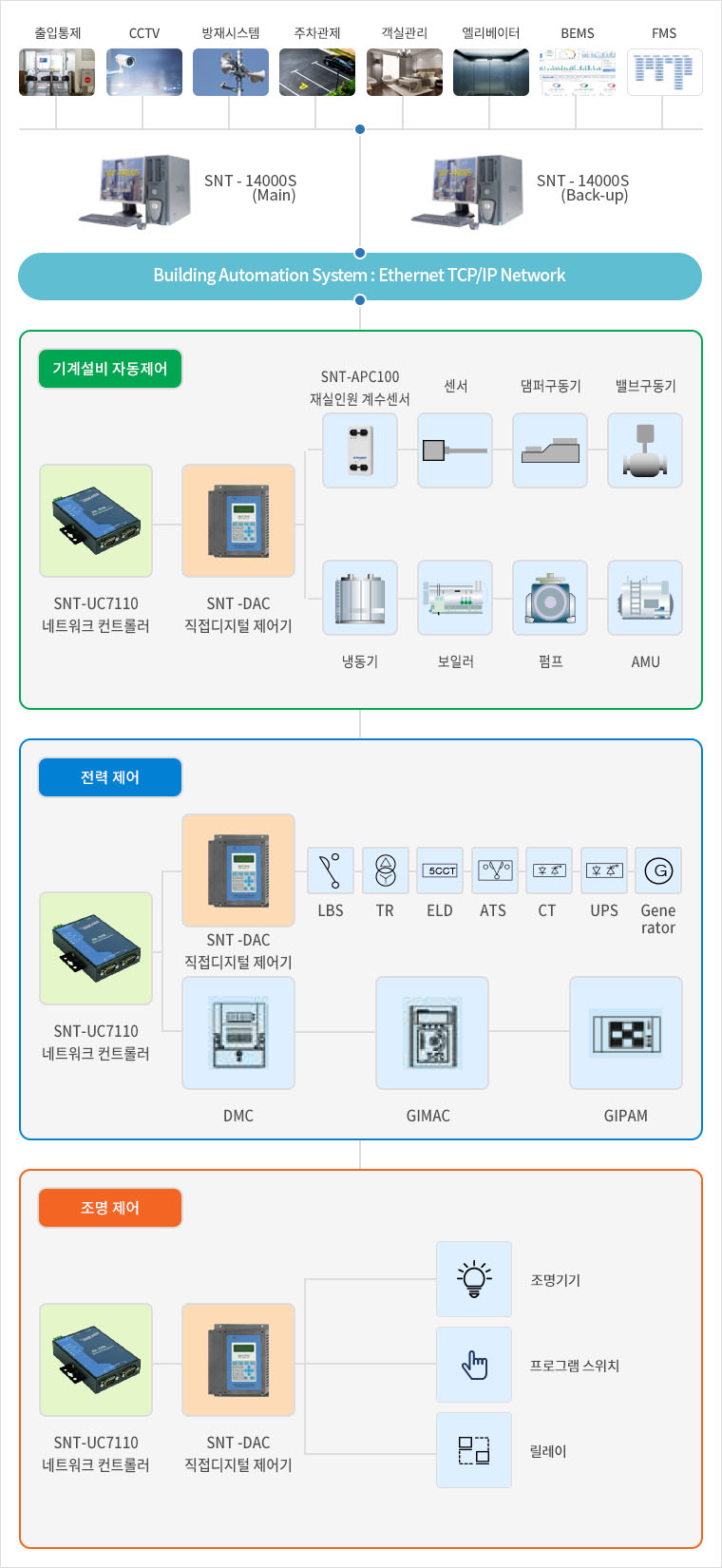

시스템 구성도

특징 / 기능

  • 빌딩의 다양한 설비(설비/전력/조명 등)를 통합 제어 및 관리
  • 재실인원에 따른 최적 환기 및 다양한 에너지 절감 기능 제공
  • BEMS, FMS, SI 를 위한 통합 플랫폼 기능
  • 다양한 에너지 절감 및 관리 기능(알고리즘) 제공

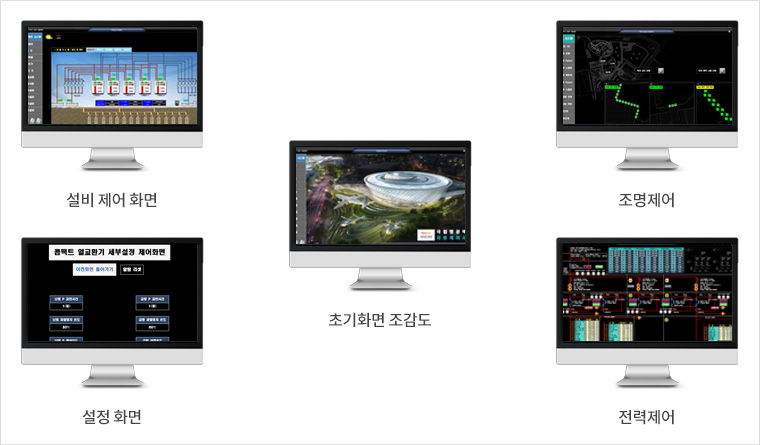

SNT-14000 (HMI)

  • 직관적인 GUI(Graphic User Interface)로 누구나 시스템의 효율적 운영이 가능
  • 설비 / 전력 / 조명 / 에너지 / BEMS / ZEB / SI 등 통합시스템 구축 가능
  • 공기질의 실시간 모니터링, 오염 확산예측, 오염 확산 방지를 위한 관리 기능
  • 다양한 시스템의 통합관리를 위한 그래픽 라이브러리 및 통신 Protocol을 지원하고, 신뢰성 있는
    시스템 구축을 위한 이중화 등의 다양한 기능을 지원합니다.
  • 자바, HTML5를 이용한 서비스 확장

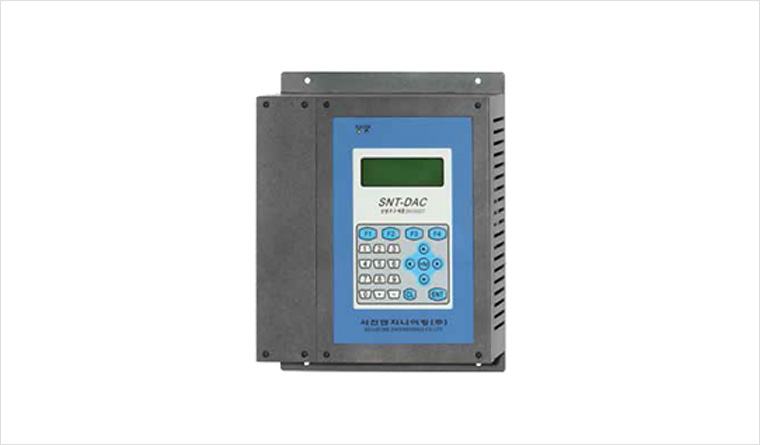

SNT-DAC

오랜 현장 운용을 통하여 기능과 신뢰성이 확인된 SNT-DAC은 LCD 및 Key-PAD를 이용한 현장조작 기능을
내장한 DDC 기본에 충실하고 확장이 용이한 제어장치 입니다.
기능
  • 메인 모듈에 기본 입출력 내장(AI:8, AO:8, BI:8, BO:8 포인트)
  • 확장 모듈을 통한 입/출력 포인트 확장 (최대 xxx 포인트)
  • 네트워크 기능
  • 에너지 절감을 위한 EMS 기능 내장
  • 재실인원 정보 수집 및 분석
  • 설비제어를 위한 로직제어 기능
  • 스케줄 기능
사 양
항목 사 양(Specification)
CPU ARM9, 166MHz
메모리 16MB SDRAM
통신 RS-485 * 2
지원프로토콜 BACnet, Modbus 외 다수
LCD, KEY-PAD 64 Character, 23 Key
RTC 내장
사용 환경 -20 ~ 60 ℃, 5 ~ 95% RH
전원 24V DC, 30VA
