조명제어장치

home> 제품소개 > 빌딩자동제어시스템 > 조명제어장치

전송 유니트 : TMUD90NA

조명용 Local 제어장치로, 조명등의 직접제어 및 조명시스템에 필요한 다양한 기능을 제공합니다.
기능
  • 시스템과 통신 기능, 각각의 조명에 대한 직접 제어 및 관리 기능
  • 개별, 그룹, 패턴 제어를 위한 정보 관리 및 제어 기능
  • 프로그램 스위치 정보에 대한 관리 기능
  • 정/복전시 조명 유지 기능
  • 내장 RTC에 의한 독자적인 Timer 기능
  • 개별 : 512회로, 그룹 : 256회로, 패턴 : 128회로
사 양
항목 사 양(Specification)
제어회로수 Max 512회로
전송방식 2선식 RANDOM 전송, 직류 Pulse 방식
전송거리 500m
정보저장 비 휘발성 메모리 저장 방식
전류용량 500mA
소비전력 42VA
사용환경 -10 ~ 40 ℃, ~85% RH(비결로 상태)

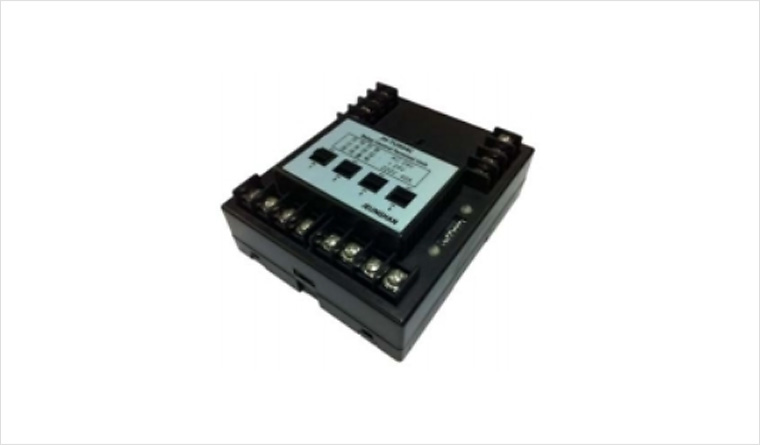

릴레이 컨트롤 유니트 : JH-TUR04C

조명용 Relay 제어장치, CPU의 제어신호에 따라 릴레이를 직접 On/Off 제어
기능
  • 4개의 회로에 대한 개별/그룹제어
  • 유니트별 독자적인 Address 체계에 의한 통신 방식
  • 래치 릴레이(Latch Relay)를 이용하여 정/복전시 최종 상태 유지 기능
  • 래치 릴레이에 대한 수동 조작 가능

릴레이 컨트롤 유니트

릴레이 컨트롤 유니트
항목 사 양(Specification)
제어회로 4 회로
입력신호전압 ± 24V
구동회로 AC 24V
정격전류 1.2mA
사용환경 -10 ~ 40 ℃, ~85% RH(비결로 상태)

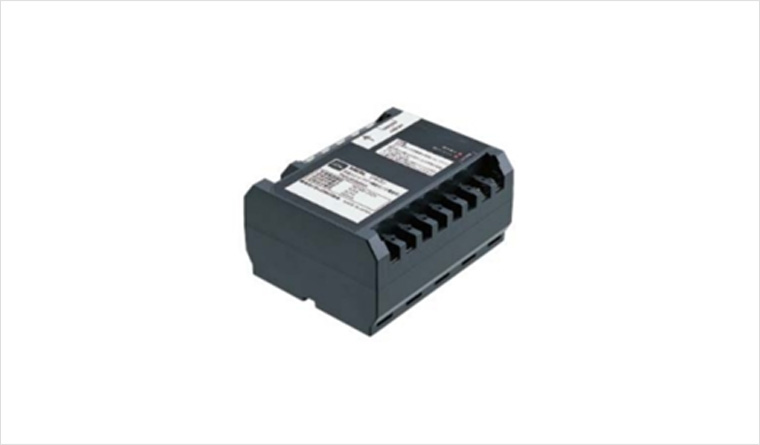

래치 릴레이

래치 릴레이
항목 사 양(Specification)
정격용량 AC 250V / 20A
구동전력 AC 24V 조작시 : 150mA
사용환경 -10 ~ 40 ℃, ~85% RH(비결로 상태)

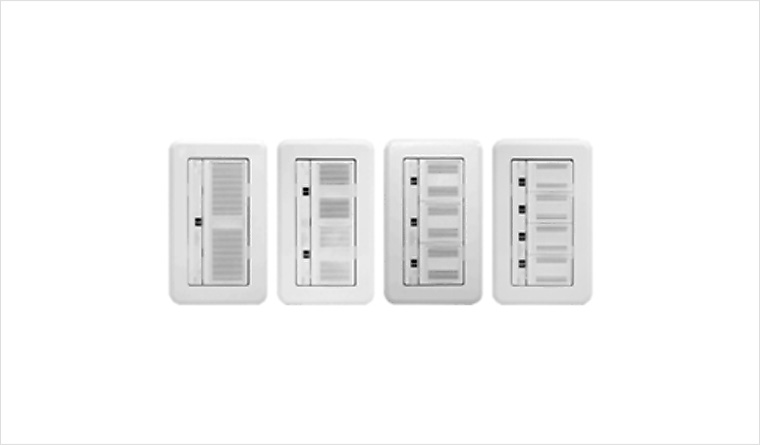

프로그램 스위치 : TMSF01AN ~ 04AN

프로그램 스위치는 조명제어시스템 전용 스위치로 사용자의 필요에 따라 개별, 그룹, 패턴제어 등
다양한 제어모드를 지정하여 사용할 수 있습니다
기능
  • 개별, 그룹, 패턴 등 필요에 따라 변경 가능
  • 조명의 위치 변경시에도 스위치의 조명등 정보만 변경하여 대응 가능
  • 일반 조명 스위치와 동일한 크기로 교체하여 설치 가능
  • On Time Delay, Off Time Delay 모드 지원(30초, 1,2,3,4,10,15,30,60,120분)
  • 재실센서, 조도센서 연동
프로그램 스위치 : TMSF01AN ~ 04AN
항목 사 양(Specification)
제어방식 On/Off 제어 (접점)
정격신호 ± 24V
소비전류 6mA ~ 12mA
사용환경 -10 ~ 40 ℃, ~85% RH(비결로 상태)
재질 ABS
